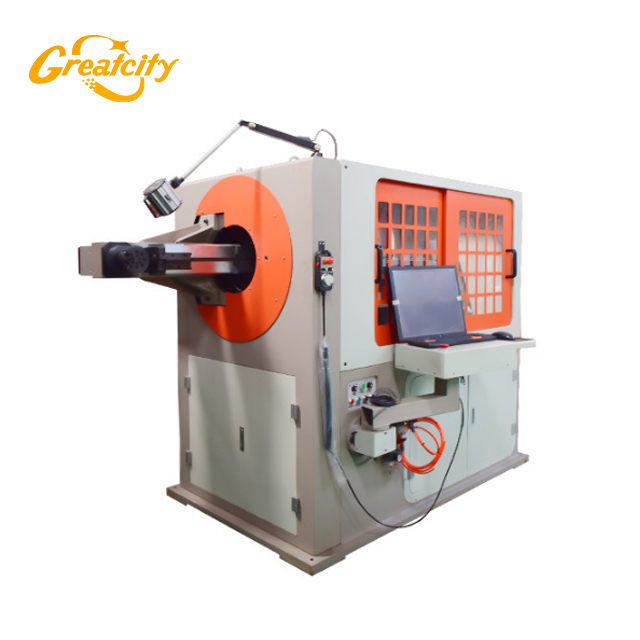

JD-3D-80
Greatcity
8463300000
Dobladora de alambre cnc 3dPrincipio estructural
1. El servomotor de precisión impulsa el carrete de alambre para que gire. El sistema informático de la máquina formadora de línea profesional se utiliza para controlar cada unidad para realizar varios pasos. La curva de rampa de descenso lento del servomotor y la velocidad del servomotor pueden modificarse arbitrariamente de acuerdo con la necesidad de eliminar el impacto de la transmisión mecánica. , para garantizar que la longitud real de la línea de transmisión sea coherente con la longitud de cálculo teórica;
2. En el presupuesto de diseño, la longitud de cada MM se ha dividido en 10 segmentos de pulsos, lo que garantiza que la precisión de la configuración de la línea se puede controlar a 300 ± 10 hilos;
3, el corte de servo cizalla ajustable, puede garantizar la pulcritud del corte circular, el tiempo de corte y el tiempo de retracción se pueden modificar directamente en la pantalla de texto;
4, el diseño tiene alimentación manual lenta, función de retorno lento, fácil de operar, reduce la pérdida de material
Dobladora de alambre cnc 3d especificación técnica
| No. de eje | 5 ejes | 5 ejes | |
entrada OD de alambre | material duro: 3-7 mm material blando: 4-8 mm | material duro: 4-8 mm material blando: 5-12 mm | |
No. de ronda de alimentación | 4 set | 4set | |
Poder del motor de alimentación de alambre | 5.5kw | 5.5kw | |
Enviar reductor de eje | 1: 5 | 1:10 | |
Poder de girar el motor | 5.5kw | 5.5kw | |
Poder del motor de alambre más lindo | 1.0kw | 1.0kw | |
Poder del motor en movimiento | 1.0kw | 1.0kw | |
Poder del motor de control de ángulo | 2.0kw | 2.0kw | |
Reductor de velocidad angular | 1: 5 | 1:10 | |
Peso de la máquina | 3800kg | 3800kg | |
voltaje de la máquina | 380V / 50HZ / 3PH | 380V / 50HZ / 3PH | |
tamaño de mahcine | 3600 mm x 1600 mm x 2070 mm | 3600 mm x 1600 mm x 2070 mm | |
Dobladora de alambre cnc 3dCaracteristicas
1. La fluctuación de la corriente y el voltaje de la fuente de alimentación durante más de 1 segundo debe estar dentro de ± 5%, y el equipo puede funcionar normalmente.
2. La distancia entre el marco de alimentación automática y el host es más de 2000 mm.
3. El dispositivo está equipado con una interfaz USB para la lectura de datos.
4, el sistema operativo de la computadora puede acceder a Internet para lograr el control remoto y la operación. Eficiencia de producción y salida Hay una pantalla en la interfaz hombre-máquina, y el equipo se puede apagar automáticamente una vez que se alcanza la salida especificada.
5. Después de usar el equipo, la caja de engranajes y el deslizador del riel guía deben engrasarse regularmente durante 60 días hábiles.
