Z28-50
Greatcity
8462419000

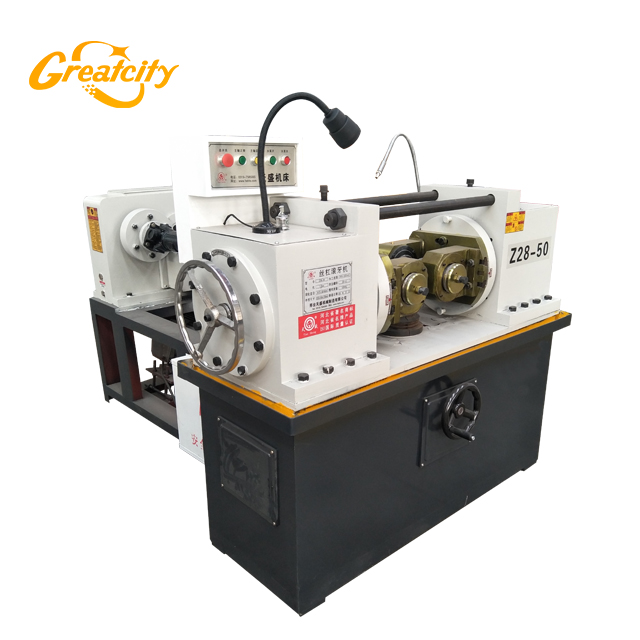

Tipo Z28-50máquina de laminado de rosca cncestructura principal, rendimiento y características
El principio de laminado en frío de módulo pequeño con estrías involutas en la máquina de laminado de roscas.L, R son los mismos parámetros de un par de ruedas de laminación involuta, respectivamente, instaladas en la máquina de laminado de dos husillos, y conducen en la misma unidad con la misma dirección de rotación. La rueda R puede ser impulsada por el movimiento de alimentación radial del cilindro, la rueda L puede ajustarse mediante el mecanismo de ajuste y la rueda R coincide con la superficie de indentación P.
La pieza de trabajo P está posicionada y sujeta por dos orificios centrales, y el accesorio de ajuste puede hacer que la pieza de trabajo se mueva axialmente. Cuando se ejerce la fuerza, la pieza de trabajo puede girar alrededor de un eje en un punto O ymáquina de laminado de rosca cnceje de la herramienta para garantizar que la pieza de trabajo esté siempre en el proceso de laminado en frío Mantenga las dos ruedas rodantes en un estado de rodamiento libre y, al mismo tiempo, facilite la sujeción de las piezas de trabajo.
Tamaño de la estructura de la rueda rodante, tolerancias de forma y posición y requisitos técnicos con referencia a la rueda rodante y el engranaje de medición cilíndrico, la longitud normal de la rueda rodante o los datos de spline M de barra transversal del trabajo de engranaje, el material requerido puede usarse Cr12MoV ( Dureza 59 ~ 62HRC).
Modelo ZP28-50máquina de laminado de rosca cncespecificación técnica:
| Modelo | Z28-50 |
| Rango de procesamiento | ∅6-12mm |
| Eje rodante | ∅75mm |
| Ángulo de inclinación del eje rodante | ± 10 ° |
| Potencia de accionamiento del husillo | 11kw |
| Dimensions | 1600 * 2200 * 1350 mm |
| Peso | 1800kg |
máquina de laminado de rosca cnc enlace de video en youtube:
https://www.youtube.com/watch?v=haohXOlrokk
https://www.youtube.com/watch?v=CKv3zy9CtPQ
No dude en contactar en cualquier momento si alguno máquina de laminado de rosca cnc preguntas!
1. ¿Cuál es el tiempo de entrega de los bienes?
Los productos pueden enviarse dentro de los 45 días según nuestro acuerdo de producción.
2. ¿Qué tipos de condiciones de pago son aceptables para usted?
Por lo general, aceptamos L / C a primera vista y T / T (50% por adelantado y 50% antes del envío).
3. ¿Puedes entrenar a nuestro ingeniero?
Está bien. Podemos proporcionar una capacitación gratuita dentro de los 7 días. Enseñe a su ingeniero cómo operar nuestra máquina y cómo mantenerla, etc.
4. ¿Puede ofrecer mecanizado de piezas de trabajo?
Podemos recomendar máquinas de torno de metal para piezas de trabajo según sus imágenes y dibujos de muestra.
Tipo Z28-50máquina de laminado de rosca cncestructura principal, rendimiento y características
El principio de laminado en frío de módulo pequeño con estrías involutas en la máquina de laminado de roscas.L, R son los mismos parámetros de un par de ruedas de laminación involuta, respectivamente, instaladas en la máquina de laminado de dos husillos, y conducen en la misma unidad con la misma dirección de rotación. La rueda R puede ser impulsada por el movimiento de alimentación radial del cilindro, la rueda L puede ajustarse mediante el mecanismo de ajuste y la rueda R coincide con la superficie de indentación P.
La pieza de trabajo P está posicionada y sujeta por dos orificios centrales, y el accesorio de ajuste puede hacer que la pieza de trabajo se mueva axialmente. Cuando se ejerce la fuerza, la pieza de trabajo puede girar alrededor de un eje en un punto O ymáquina de laminado de rosca cnceje de la herramienta para garantizar que la pieza de trabajo esté siempre en el proceso de laminado en frío Mantenga las dos ruedas rodantes en un estado de rodamiento libre y, al mismo tiempo, facilite la sujeción de las piezas de trabajo.
Tamaño de la estructura de la rueda rodante, tolerancias de forma y posición y requisitos técnicos con referencia a la rueda rodante y el engranaje de medición cilíndrico, la longitud normal de la rueda rodante o los datos de spline M de barra transversal del trabajo de engranaje, el material requerido puede usarse Cr12MoV ( Dureza 59 ~ 62HRC).
Modelo ZP28-50máquina de laminado de rosca cncespecificación técnica:
| Modelo | Z28-50 |
| Rango de procesamiento | ∅6-12mm |
| Eje rodante | ∅75mm |
| Ángulo de inclinación del eje rodante | ± 10 ° |
| Potencia de accionamiento del husillo | 11kw |
| Dimensions | 1600 * 2200 * 1350 mm |
| Peso | 1800kg |
máquina de laminado de rosca cnc enlace de video en youtube:
https://www.youtube.com/watch?v=haohXOlrokk
https://www.youtube.com/watch?v=CKv3zy9CtPQ
No dude en contactar en cualquier momento si alguno máquina de laminado de rosca cnc preguntas!
1. ¿Cuál es el tiempo de entrega de los bienes?
Los productos pueden enviarse dentro de los 45 días según nuestro acuerdo de producción.
2. ¿Qué tipos de condiciones de pago son aceptables para usted?
Por lo general, aceptamos L / C a primera vista y T / T (50% por adelantado y 50% antes del envío).
3. ¿Puedes entrenar a nuestro ingeniero?
Está bien. Podemos proporcionar una capacitación gratuita dentro de los 7 días. Enseñe a su ingeniero cómo operar nuestra máquina y cómo mantenerla, etc.
4. ¿Puede ofrecer mecanizado de piezas de trabajo?
Podemos recomendar máquinas de torno de metal para piezas de trabajo según sus imágenes y dibujos de muestra.
